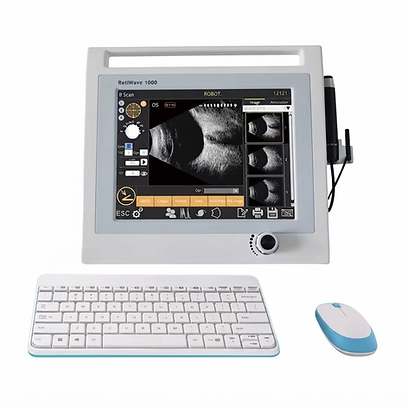

Ecógrafo modo "A/B" Reti-1000
El RETI-1000 es un ecógrafo oftálmico digital A/B Scan que integra biometría y diagnóstico ecográfico en un sistema compacto. Incorpora una sonda de 10 MHz, pantalla LCD y software con herramientas de medición, almacenamiento y análisis de imágenes. En modo A, permite realizar mediciones biométricas de alta precisión y cálculo de lente intraocular (LIO) mediante múltiples fórmulas. En modo B, proporciona imágenes del globo ocular con una profundidad de exploración superior a 50 mm, facilitando la evaluación de las estructuras oculares.
Dos modos de exploración
Modo A | Biometría
Modo B | Ecografía
Sistema y operación
Sistema operativo: Windows
Pantalla: Táctil
Ventaja: Facilita la navegación y captura de datos
Conectividad: Teclado y mouse inalámbricos
Sistema y operación
Operación cómoda e intuitiva
Comodidad durante la exploración
Operación práctica
Diseñado para facilitar la exploración
Modo A | Biometría
Modo A
Biometría ocular
Longitud axial
Estructuras oculares
Alta precisión
Cálculo de LIO
Ganancia ajustable
Análisis de resultados
Gestión digital
Función
Medición unidimensional de las estructuras internas mediante ecos ultrasónicos.
Medición para el cálculo de potencia de lente intraocular (LIO).
Identificación de córnea, cámara anterior, cristalino, vítreo y retina.
Mediciones biométricas precisas para evaluación y planificación quirúrgica.
Fórmulas SRK-II, SRK-T, Holladay, Hoffer-Q, Binkhorst II y Haigis.
Optimiza la visualización de ecos según las características del ojo.
Visualización de ondas y parámetros para comprobar la consistencia de las mediciones.
Almacenamiento, impresión y generación de reportes clínicos.
Modo B | Ecografía
Modo B
Ecografía ocular
Evaluación con medios opacos
Sonda de 10 MHz
Profundidad de exploración
Estructuras oculares
Ganancia ajustable
Herramientas de medición
Procesamiento de imagen
Función
Obtiene imágenes bidimensionales en tiempo real de las estructuras internas del globo ocular.
Permite explorar el segmento posterior ante cataratas densas, hemorragias vítreas u opacidades corneales.
Proporciona una visualización detallada de las estructuras oculares.
Escaneo de ≥ 50 mm, desde el segmento anterior hasta la pared posterior.
Visualización de vítreo, retina, coroides, nervio óptico y masas intraoculares.
Rango de 20–110 dB y TGC para optimizar estructuras profundas o de bajo contraste.
Permite realizar mediciones de distancia, área y marcación de estructuras o lesiones.
Congelación, realce de contraste, anotación y análisis de imágenes.
Adquisición inteligente de imágenes
Registra la exploración en video, permitiendo revisar el estudio y seleccionar las mejores tomas. Además, facilita la captura automática de imágenes óptimas para su análisis.
Grabación en tiempo real
Captura automática
Herramientas de análisis
Ajustes personalizados
Selección de mejores tomas
Especificaciones
Modo A
Sonda: 10 MHz
Rango: 5–40 mm
Precisión: ±0.05 mm
Ganancia: 20–110 dB
TGC: 0–30 dB
Cálculo de LIO: 6 fórmulas
Modo B
Sonda: 10 MHz
Profundidad: ≥ 50 mm
Resolución: ≤ 0.2 mm axial / ≤ 0.3 mm lateral
Ganancia: 20–110 dB
TGC: 0–30 dB
Exploración: Eyecup, gel o cápsula acuosa
Video
Ecógrafo modo "A/B" ODU-5
Escáner Oftálmico ODU-5 | Diagnóstico A/B de Alta Precisión
El ODU-5 es un ecógrafo oftálmico portátil de última generación que combina escaneo A y B para una evaluación integral del globo ocular. Diseñado para entornos clínicos exigentes, ofrece imágenes de alta resolución, operación intuitiva y funciones avanzadas de biometría y diagnóstico. Su pantalla LCD ajustable de 10.4" y teclado retroiluminado permiten un uso cómodo incluso en condiciones de poca luz, mientras que su software de estación de trabajo facilita la gestión de informes, imágenes y cálculos de lentes intraoculares (IOL).
Modo A | Biometría Precisa con el ODU-5
El modo A del ODU-5 permite mediciones axiales detalladas mediante ultrasonido unidimensional, ideal para:
-
Cálculo de lentes intraoculares (LIO) con fórmulas avanzadas como SRK-II, SRK-T, Holladay, Hoffer-Q, Haigis y Binkhorst.
-
Medición de longitud axial con una resolución de 0.01 mm y precisión de ±0.02 mm.
-
Modos de medición: contacto e inmersión, con opción automática o manual.
-
Tipos de ojo compatibles: normal, afaquia, catarata densa, pseudofáquico con lentes de PMMA, acrílico o silicona.
-
Métodos de medición: punto único o cinco puntos, con cálculo automático de promedio y desviación estándar.
-
Ganancia ajustable: de 0 a 120 dB, adaptable a distintas condiciones clínicas.
Este modo es especialmente útil en cirugía de catarata, planificación refractiva y seguimiento postoperatorio. Su interfaz intuitiva y software de estación de trabajo permiten gestionar informes, imágenes y cálculos de forma rápida y segura.
Modo B | Imagenología Ocular de Alta Definición
El modo B del ODU-5 permite una exploración sectorial precisa del globo ocular mediante ultrasonido bidimensional, ideal para visualizar estructuras internas cuando los medios ópticos están opacos (cataratas densas, hemorragias vítreas, etc.).
Este modo ofrece:
-
Ángulo de escaneo de 53° con motor paso a paso para una exploración estable y uniforme.
-
Profundidad de visualización ajustable de 0 a 56 mm, con selección de 8 niveles.
-
256 niveles de grises, con realce de bordes, curva de compresión y post-procesado ajustables (hasta 8 niveles).
-
Medición avanzada: distancia, área, volumen, ángulo, circunferencia, curvatura, estenosis, perfil e histograma, mediante trazado libre o elíptico.
-
Almacenamiento permanente de hasta 100 imágenes, con herramientas de gestión, impresión y generación de informes clínicos.
-
Interfaz intuitiva con teclado retroiluminado y pantalla LCD de 10.4", ideal para uso en salas oscuras.
El modo B es especialmente útil en diagnóstico de patologías vítreas, tumores intraoculares, desprendimientos de retina y cuerpos extraños, ofreciendo una visualización clara incluso en ojos con opacidad corneal o lenticular.
Ideal para clínicas que buscan precisión, portabilidad y eficiencia, el ODU-5 se adapta a múltiples modos de medición (contacto e inmersión), soporta fórmulas IOL como SRK-T, Holladay y Haigis, y permite almacenamiento interno de datos e imágenes. Su diseño robusto y opciones como batería interna o carro de transporte lo convierten en una solución versátil para diagnóstico ocular en consulta o campo.
Especificaciones
Modo A (Biometría)
-
Resolución: 0.01 mm
-
Precisión: ±0.02 mm
-
Rango de medición: 12–43 mm (velocidad de sonido: 1640 m/s)
-
Ganancia ajustable: 0–120 dB
-
Modos de medición: Contacto e inmersión, automático y manual
-
Tipos de ojo: Normal, afaquia, catarata densa, pseudofáquico (PMMA, acrílico, silicona)
-
Métodos de medición: Punto único o cinco puntos, con promedio y desviación estándar
-
Fórmulas IOL: SRK-II, SRK-T, Holladay, Hoffer-Q, Haigis, Binkhorst
Modo B (Imagenología)
-
Ángulo de escaneo: 53° (motor paso a paso)
-
Profundidad de visualización: 0–56 mm (8 niveles)
-
Escala de grises: 256 niveles
-
Post-procesado: Realce de bordes, curva de compresión, correlación de cuadros (4 niveles cada uno), TGC inteligente (8 segmentos)
-
Mediciones: Distancia, área, volumen, ángulo, circunferencia, curvatura, estenosis, perfil, histograma
-
Almacenamiento de imágenes: Hasta 100 fotogramas
Tipo: Ecógrafo oftálmico portátil A/B
-
Peso: 4.5 kg
-
Pantalla: LCD ajustable de 10.4"
-
Teclado: Retroiluminado, ideal para salas oscuras
-
Software: Estación de trabajo para gestión de informes, imágenes y cálculos
-
Almacenamiento interno: 4 GB (datos, imágenes, informes)
-
Idiomas: Chino / Inglés
-
Modos de visualización: B, B/B, 4B, B/A, A
-
Conectividad: USB, Ethernet (opcional)
-
Opcionales: Batería de litio 4400 mAh, carro, interruptor de pie, cargador externo
