Topógrafo corneal y analizador
de ojo seco OS-1000 2 en 1
Plus y Full

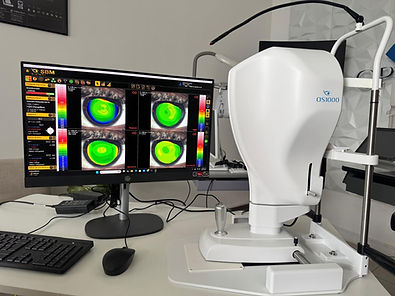

El OS1000 es un topógrafo corneal no invasivo diseñado para adquirir y analizar mediciones de la superficie corneal y parámetros de la superficie ocular. El dispositivo proporciona mediciones e imágenes objetivas para ayudar a los profesionales de la salud visual cualificados en la evaluación clínica de la superficie ocular anterior.
Un solo equipo para:
Topografía
Corneal
Diagnóstico de
Ojo Seco
Seguimiento
Clínico
Evaluación de
DGM
Detección de
Queratocono
Adaptación de
LC
¿Qué ayuda a detectar?
Córnea
Superficie
-
Ectasias corneales mediante mapas topográficos.
-
Alteraciones de la curvatura corneal.
-
Astigmatismo corneal.
-
Aberraciones corneales (análisis de Zernike).
-
Cambios posteriores a cirugía refractiva.
-
Cambios inducidos por lentes de contacto.
-
Adaptación de lentes de contacto rígidos
-
Síndrome de ojo seco.
-
Clasificación del subtipo de ojo seco
-
Alteraciones de la capa lipídica mediante interferometría.
-
Meibografía 3D para la evaluación de las glándulas de Meibomio.
-
Disminución de la altura del menisco lagrimal.
-
Alteraciones en la calidad y frecuencia del parpadeo.
-
Medición no invasiva del tiempo de ruptura de la película lagrimal (NIBUT).
Exámenes
Especificaciones
Software
-
Informes clínicos personalizables e imprimibles.
-
Comparación y seguimiento de estudios para evaluar la evolución del paciente.
-
Protocolo de tratamiento con gestión manual y sugerencias automáticas basadas en los resultados de los exámenes.
-
Aplicación Dry Eye Follow Up para compartir resultados, tratamiento y seguimiento con el paciente.
-
Interfaz intuitiva que optimiza el flujo de trabajo clínico.
-
Visualización y análisis de datos queratométricos (K, Sim-K e índices queratorefractivos).
Un algoritmo basado en IA optimiza las imágenes adquiridas, aumentando su resolución hasta 23 megapíxeles para obtener mayor nitidez y precisión en el análisis.
Versiones
Plus
Full
manual
auto
auto
Topografía
Detección de queratocono
Simulación de adaptación de lentes de contacto
Pupilometría
Medición de blanco a blanco
Interferometría
NIBUT
Meibografia
Menisco lagrimal
Calidad de parpadeo
Blefaritis
Clasificación del enrojecimiento ocular
Procedimiento de Wizard
Sección del protocolo de tratamiento
Aplicación para smartphone "Dry Eye Follow-Up"
OSDI
manual
auto
Especificaciones Técnicas
-
Anillos: 24
-
Puntos medios: 8760
-
Resolución de cámara: 5 megapíxeles
-
Resolución de la foto: Formato JPEG 2592x1944
-
Resolución de imagen analizada mejorada: 23 megapíxeles
-
Modo de adquisición: Toma única, Toma múltiple, video
-
Enfoque: Enfoque manual
-
Gestión ISO: Variable
-
Color de imagen: Colores-Infrarrojos (IR)
-
Fuente de iluminación: Led Infrarrojo - Led Blanco - Led Azul
-
Distancia de trabajo: 60mm - 90mm desde el centro del plácido
-
Resultado 1: USB 3.0
-
Compatibilidad electromagnética (EMC): IEC 60601-1-2 (2015)
-
Tensión de alimentación: 24V
-
Voltaje de funcionamiento del dispositivo: 24V - 5V
-
Dimensiones: 40 cm (L) x 60 cm (A) x 45 cm (P)
-
Peso: 12 kg
-
Precisión: Clase A según UNI EN ISO 19980-2021
Video
Topógrafo corneal y analizador
de ojo seco SK-7000 2 en 1
Funciones principales del SK-7000B
• Topografía corneal de alta precisión
• Análisis de queratocono
• Evaluación de aberraciones corneales
• Análisis de Fourier
• Comparación entre mapas
• Análisis de diferencia entre mediciones
• Simulación de adaptación de lentes RGP y orto-k
• Medición del tiempo de ruptura de la película lagrimal (TBUT)
• Evaluación de la altura del menisco lagrimal
• Análisis de hiperemia ocular (ojo rojo)
• Evaluación del borde palpebral
• Imagen infrarroja de glándulas de Meibomio
• Análisis con tinción de fluoresceína
• Cuestionario clínico para diagnóstico de ojo seco Q5
SK-7000A/B: Precisión en cada curva corneal
El SK-7000A/B es un topógrafo corneal de última generación diseñado para brindar análisis detallado y confiable de la superficie corneal. Utilizando tecnología de discos de Placido, este equipo permite visualizar con precisión la curvatura en cada punto de la córnea, generando mapas topográficos codificados por color que facilitan el diagnóstico y seguimiento de patologías como el queratocono, ojo seco y otras irregularidades corneales.
Con funciones avanzadas como análisis de película lagrimal (modelo B), medición pupilar y software intuitivo, el SK-7000A/B se convierte en una herramienta esencial para clínicas oftalmológicas, ópticas especializadas y centros de cirugía refractiva.
Topografía corneal de alta precisión
• Captura mediante disco Placido de 24 anillos, con más de 30,000 puntos de análisis
• Mapas de curvatura axial, curvatura tangencial, altura y potencia refractiva
• Índices topográficos como valor K, valor E, cilindro (Cyl), entre otros
• Medición del ángulo kappa (esencial para lentes intraoculares multifocales)
• Medición de distancia blanco a blanco (White-to-White)
Análisis de aberraciones corneales – Método de Zernike
Cálculo de aberraciones corneales mediante polinomios de Zernike, con capacidad de análisis hasta el octavo orden
Análisis de aberraciones – Método de Fourier
• Mapa original
• Esfera equivalente
Se calcula el promedio aritmético de los radios de curvatura en cada anillo, lo que permite estimar la componente esférica y una aproximación del índice de excentricidad corneal.
• Descentración
El valor mínimo de cada anillo se indica con un anillo blanco, y el valor máximo con un anillo negro, reflejando el grado de descentración de la córnea.
• Astigmatismo regular
La componente de segundo orden corresponde a una onda senoidal de doble frecuencia. Dentro de un radio determinado, se identifican dos mínimos y dos máximos por anillo, lo que representa el grado de astigmatismo regular.
• Irregularidad
Las componentes restantes de la onda se suman para evaluar la irregularidad de los anillos corneales, reflejando el grado de irregularidad en la superficie corneal.
Análisis de progresión del queratocono
Permite evaluar la evolución del queratocono mediante comparaciones entre mapas topográficos en distintos momentos, identificando cambios en la curvatura, elevación y potencia refractiva de la córnea. Esta función es clave para el seguimiento clínico y la toma de decisiones terapéuticas, como la indicación de cross-linking corneal.
Simulación de adaptación de lentes de contacto corneales
Permite realizar una prueba virtual de adaptación de lentes RGP y orto-k directamente sobre el mapa topográfico de la córnea. El sistema calcula parámetros clave como curvatura, excentricidad y alineación, facilitando una selección precisa del diseño y tamaño del lente antes de la prueba física.
Análisis comparativo entre ambos ojos
Permite comparar mapas topográficos, aberraciones y parámetros clave entre el ojo derecho y el ojo izquierdo. Esta función facilita la detección de asimetrías, progresión de patologías como el queratocono bilateral, y la planificación personalizada de tratamientos refractivos o adaptación de lentes.
Análisis de calidad visual
Evalúa el impacto de las aberraciones corneales en la calidad de la visión del paciente. A través de modelos ópticos y simulaciones, el sistema estima parámetros como la sensibilidad al contraste, la dispersión de luz y la claridad visual bajo distintas condiciones, proporcionando una referencia objetiva para diagnóstico y planificación de tratamientos refractivos.
Análisis de ojo seco
NIBUT (Tiempo de ruptura lagrimal no invasivo)
-
Principio de captura con disco de Placido: analiza la estabilidad de la película lagrimal mediante reflejos anulares sobre la córnea.
-
Reproducción digital completa del proceso de ruptura lagrimal: permite visualizar y seguir la evolución de la película lagrimal en tiempo real.
-
Reconocimiento automático del BUT (Tiempo de Ruptura de la Película Lagrimal): elimina el sesgo humano y mejora la precisión diagnóstica.
-
Registro de mapa topográfico del BUT: ofrece una evaluación más completa de la estabilidad lagrimal.
Análisis de la Capa Lipídica
-
Brillo de fuente de luz automáticamente constante: garantiza condiciones de iluminación estables durante todo el examen.
-
Distribución uniforme de la luz sin cortes: evita sombras o reflejos que puedan interferir en la observación.
-
Alta fidelidad en la reproducción del color real: permite visualizar con precisión las características ópticas de la capa lipídica.
-
Análisis automático del grosor de la capa lipídica: facilita la evaluación objetiva de la calidad de la película lagrimal.
Glándulas de Meibomio
-
Basado en imágenes de alta definición y comparación con plantillas estándar.
-
Permite una evaluación visual directa del estado de los orificios glandulares y de posibles alteraciones en el borde palpebral.
-
Las imágenes detalladas del borde del párpado reflejan con claridad la condición de los orificios de las glándulas de Meibomio, facilitando la detección de obstrucciones de forma inmediata.
Altura del Menisco Lagrimal
Tecnología de imagen infrarroja
-
Utiliza luz infrarroja y software especializado para medir directamente la altura del menisco lagrimal.
-
Permite evaluar tres zonas: central, nasal y temporal.
-
El sistema calcula automáticamente el valor promedio, lo que facilita una evaluación más clara del nivel de secreción lagrimal.
Comodidad para el paciente
-
Emplea luz infrarroja de 850 μm, invisible al ojo humano.
-
No genera reflejos ni estimula la secreción lagrimal.
-
El examen es más cómodo para el paciente y los resultados son más fiables
Análisis de Enrojecimiento Ocular
-
Rápido y en alta definición: captura óptica de alta resolución de la superficie ocular en pocos segundos, lo que mejora la comodidad del paciente.
-
Análisis automático: el software identifica los vasos sanguíneos y cuantifica el grado de hiperemia conjuntival de forma automática.
-
Resultados más fiables: la evaluación objetiva reduce la variabilidad y mejora la precisión diagnóstica.
Análisis de Tinción Corneal
-
El software analiza automáticamente el área de tinción y el grado de punteado, lo que proporciona resultados más precisos y confiables.
-
El filtro amarillo de diseño profesional, combinado con iluminación de luz azul cobalto, mejora significativamente la claridad de las imágenes con fluoresceína sódica.
Topógrafo corneal y analizador
de ojo seco HUVITZ HTG-1 2 en 1
El Topógrafo Corneal HTG-1 de Huvitz es una solución diagnóstica avanzada todo-en-uno diseñada para entregar un análisis corneal preciso y completo. Mide con exactitud parámetros clave como la curvatura corneal, el eje del cilindro, la distancia blanco a blanco y el diámetro pupilar, brindando información detallada sobre la estructura y función de la córnea.
Combinando topografía avanzada con evaluación del ojo seco desde múltiples ángulos, el HTG-1 permite una evaluación completa de la salud corneal mediante datos de alta precisión, ofreciendo a los clínicos una plataforma integrada e inteligente para un diagnóstico exacto y un entorno de examen optimizado.
Topografía Corneal de Alta Precisión
El HTG-1 utiliza tecnología de análisis con disco de Plácido para obtener mediciones detalladas y precisas de la córnea, incluyendo queratometría, topografía, queratocono, pupillometría y mapas de elevación.
Diagnostico de ojo seco
Evaluación con NIBUT, meibografía, capa lipídica, menisco lagrimal, parpadeo y cuestionario OSDI
Operación inteligente y automatizada
Cuenta con auto tracking, guía de voz, pantalla táctil giratoria de 10.1", pedal de control y PC integrado, optimizando el flujo de trabajo y facilitando exámenes rápidos y cómodos.
Reportes avanzados para diagnóstico clínico
Genera axiales, tangenciales, refractivos y de elevación, además de análisis Zernike y simulacro para adaptaciones de lentes de contacto, ayudando en la planificación quirúrgica y seguimiento clínico.
Diagnóstico avanzado del ojo seco a través de un análisis integral multiparamétrico
El HTG-1 representa una evolución significativa al incorporar un completo conjunto de diagnósticos para ojo seco, ampliando sus capacidades más allá del análisis corneal para ofrecer una solución integral de evaluación de la superficie ocular.
El equipo realiza un diagnóstico multifuncional del síndrome de ojo seco utilizando una amplia variedad de indicadores, incluyendo evaluación de la secreción lagrimal, análisis de la estabilidad de la película lagrimal, evaluación de las glándulas de Meibomio, distribución de la película lagrimal, observación del color y patrón de la capa lipídica, medición del intervalo de parpadeo, clasificación del enrojecimiento corneal y conjuntival, además del cuestionario de autoevaluación OSDI.
Uno de los grandes diferenciales del sistema es su tecnología NIKBUT (Non-Invasive Keratograph Break-Up Time), completamente no invasiva, que evalúa la estabilidad de la película lagrimal monitoreando en tiempo real las áreas de ruptura sin necesidad de contacto con el ojo. El sistema proporciona datos cuantitativos y visuales tanto del tiempo como de la extensión de la ruptura de la película lagrimal, permitiendo una evaluación extremadamente precisa y objetiva.
Con mediciones precisas sin contacto y reportes visuales intuitivos, el HTG-1 permite a los profesionales identificar con mayor seguridad las causas del ojo seco y desarrollar estrategias de tratamiento personalizadas y dirigidas, convirtiéndose en una solución más completa y avanzada, que no contaba con recursos dedicados para diagnóstico de ojo seco.
Meibografía
Análisis de Precisión para el Diagnóstico de Disfunción de Glándulas de Meibomio
El HTG-1 evalúa visualmente y clasifica el estado de las glándulas de meibomio, proporcionando información valiosa sobre las causas del síndrome de ojo seco y apoyando la planificación efectiva del tratamiento. El sistema muestra el área de pérdida analizada para facilitar el diagnóstico y seguimiento.

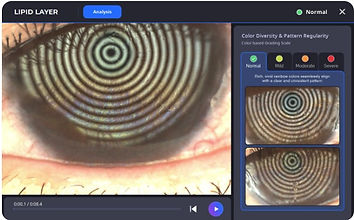

Capa Lipídica
Imagen de Capa Lipídica para Análisis de Patrón y Color de Película Lagrimal
Esta función captura imágenes en tiempo real de la capa lipídica de la película lagrimal, permitiendo la observación detallada de cambios en color y patrón. Los videos grabados pueden almacenarse y utilizarse para la evaluación de estabilidad de la película lagrimal, documentación clínica y educación del paciente.
Luz Azul
Imagen con Fluoresceína para Evaluación de Película Lagrimal
Utilizando imagen con fluoresceína basada en LED azul, el HTG-1 permite la detección rápida y precisa de indicadores de ojo seco, como tinción corneal y distribución de la película lagrimal. También es útil para evaluar condiciones pre y post lentes de contacto y monitorear la estabilidad de la película lagrimal.
Altura del menisco lagrimal
Análisis de Altura del Menisco Lagrimal para Evaluación de Secreción Lagrimal
El HTG-1 mide cuantitativamente la altura del menisco lagrimal para evaluar objetivamente la producción de lágrimas. Visualiza la franja lagrimal a lo largo del párpado y permite una medición precisa utilizando una escala incorporada. Los puntos seleccionados se calculan automáticamente para obtener resultados precisos.
Parpadeo
Evaluación de Ojo Seco Evaporativo Mediante Medición del Intervalo de Parpadeo
El HTG-1 mide el intervalo entre parpadeos (IBI) para analizar los patrones de parpadeo. Proporciona datos cuantitativos sobre la frecuencia y regularidad del parpadeo, apoyando el diagnóstico de ojo seco y el asesoramiento del paciente basado en el estilo de vida.
Enrojecimiento
Análisis de Enrojecimiento Ocular para Evaluación de Inflamación y Salud Ocular
El sistema analiza y cuantifica automáticamente el enrojecimiento en la córnea y conjuntiva, permitiendo la evaluación objetiva de la inflamación ocular y la salud general del ojo, mejorando así la confiabilidad diagnóstica.
Cuestionario OSDI
Autoevaluación de Ojo Seco con el Cuestionario OSDI Estándar Global
El OSDI (Ocular Surface Disease Index) es un cuestionario reconocido internacionalmente para evaluar los síntomas de ojo seco. Permite la evaluación cuantitativa del malestar reportado por el paciente y admite múltiples idiomas, mejorando la eficiencia diagnóstica y asegurando una evaluación consistente en diversos entornos clínicos.
Análisis corneal integrado. Solución basada en datos precisos
Utilizando tecnología de análisis basada en disco de Placido, el HTG-1 evalúa con alta precisión parámetros detallados de la córnea, incluyendo curvatura y forma corneal, tamaño y respuesta pupilar, variaciones del poder refractivo y diámetro corneal.
Los datos altamente confiables obtenidos por el sistema ayudan en diversas aplicaciones clínicas, como detección temprana de queratocono, análisis de distorsiones visuales, evaluación preoperatoria para cirugías refractivas y prescripción y adaptación de lentes.
Análisis Corneal de Precisión con Tecnología de Disco de Plácido
El HTG-1 emplea análisis avanzado basado en disco de Plácido para medir con precisión una amplia gama de parámetros corneales, incluyendo queratometría, topografía corneal, indicadores de queratocono, coeficientes de Zernike, pupilometría y distancia blanco a blanco. Los resultados se presentan en múltiples formatos de mapas—axial, tangencial, poder refractivo y elevación—proporcionando información integral para evaluar la forma y salud corneal, prescribir lentes de corrección visual y planificar cirugía de cataratas.
Detección Temprana de Queratocono Utilizando Indicadores Corneales Avanzados
Mediante análisis detallado de la curvatura corneal anterior, forma regional, protrusión y excentricidad, el HTG-1 calcula el Índice de Predicción de Queratocono (KPI) para estimar la probabilidad de queratocono. El sistema presenta resultados claros y visualizados que apoyan la detección temprana y mejoran la confianza diagnóstica.
Medición Blanco a Blanco para Evaluación Precisa del Diámetro Corneal
El HTG-1 mide automáticamente el diámetro corneal, un parámetro clave para diagnosticar y monitorear condiciones oculares como glaucoma congénito y cataratas, así como para la planificación de cirugía refractiva y adaptación de lentes de contacto. Una función de edición permite el ajuste manual y refinamiento de los valores de medición cuando sea necesario.
Adaptación Eficiente de Lentes de Contacto Sin Aplicación de Fluoresceína
Utilizando un filtro de imagen de fluoresceína simulada, el HTG-1 permite la evaluación intuitiva de la adaptación de lentes de contacto tanto rígidos como blandos sin necesidad de instilación de colorante. Este enfoque reduce la incomodidad del paciente mientras mantiene evaluaciones de adaptación precisas y confiables, mejorando el flujo de trabajo clínico general.
Adquisición Completa de Datos de Pupilometría
El HTG-1 mide el tamaño y capacidad de respuesta de la pupila bajo condiciones fotópicas y escotópicas, proporcionando métricas clave como el diámetro pupilar mínimo, máximo y promedio, junto con la desviación estándar, mostrados en formatos gráficos intuitivos. Esta información es valiosa para la prescripción de lentes y la evaluación preoperatoria de cirugía refractiva.
Análisis Avanzado de Zernike para Evaluación de Distorsión Visual
Aprovechando los coeficientes y mapas de Zernike, el HTG-1 proporciona análisis preciso de factores de distorsión visual, incluyendo variaciones de poder refractivo, astigmatismo irregular y aberraciones de orden superior (HOAs). El sistema entrega datos claros y visualizados para comprender y gestionar mejor los factores que afectan la calidad visual.
