Biseladora automática
ALE-1000
La biseladora ALE-1000, 2D adopta un nuevo sistema de escaneo, el cuál copia la forma del lente y éste se traslada a la biseladora y en éste punto decidimos el tipo de bisel, el cual puede ser bisel en "v", plano y pulido, la máquina realiza un bisel completo de +2.50 en 1 minuto y 45 segundos.
Panel de control de biseladora
La biseladora cuenta con un escáner de última generación, con el cual se coloca la plantilla o el lente que se va a recortar en la base del escáner y éste tomará lectura del contorno del lente y quedará dibujado en la pantalla del equipo, una vez aceptada la forma, se procede a bloquear en la misma pantalla de una manera muy sencilla y rápida.
Panel de cpontrol de centradora
El panel de control nos dibuja la forma del lente y su tamaño exacto, de aquí podemos girar el eje, hacer la forma más grande o pequeña, cambiar la distancia pupila y altura entre otras características.
Bisel para lentes curvos
Ahora el equipo cuenta con una nueva piedra para biselar lentes curvos como por ejemplo lentes de sol o googles.
Escáner/bloqueadora
En esta imagen se puede ver la imagen del contorno del lente que se va a recortar ya dibujado en la pantalla y centrado para que en este punto se proceda a enviar el contorno a la biseladora.
Centrado del lente
El bloqueo del lente se realiza en el mismo panel del escáner, una vez que queda dibujado el contorno del plástico, éste quedará en la pantalla para sí proceder a colocar nuestro lente que vamos a bloquear y las imágenes se superpondrán para así poder centrar los centros ópticos, el bifocal, progresivo, etc, ya que cuenta con plantillas de bifocal y progresivos.
Pantalla de la bloqueadora
En la pantalla podemos configurar diversas características como son: cambiar la D.P. o la D.P de la montura o armazón, también se puede centrar el centro óptico del progresivo y el tamaño del puente, se puede cambiar el O.D. y O.I. en el caso de que escaneemos el lente izquierdo primero y tiene una opción para modificar las formas de los lentes como en el caso de las monturas o armazones de 3 piezas que podemos hacerlos más anchos o más alargados.
Bloqueadora
El bloqueador cuenta con una palanca, la cual sujeta el chupo y al presionar para el bloqueo se presiona suavemente para poder sacarlo ya con el lente centrado.
Cuerpo de biseladora
El cuerpo de la biseladora pesa 55 Kg. ya que esta hecha con un armazón de aluminio y esto le permite tener mucha estabilidad cuando se esta moviendo, las medidas son 62x52x50.
Biseles de Ale-1000
Video
Biseladora automática
ALE-1200
(con ranuradora)
La biseladora ALE-1200 cuenta con un sistema 3D, el cual permite realizar un biselado dirigido y no por gravedad, esto aumenta la precisión del punto exacto donde quiere hacer su biselado, ya sea al frente, en medio o en la parte posterior de la mica.
cuenta con un escáner de última generación, en el cual solo coloca la mica y el escáner toma la figura y la pasa a la máquina, permitiendo así cometer errores en el bloqueo de los lentes.
La biseladora puede recortar materiales como: CR-39, trivex, polycarbonato, cristal y high . El biselado se puede escoger entre manual y automático, en el modo manual puede ajustarse al 33% y al 50% del borde.
Tiene la función de pulido tanto para el bisel plano como para el bisel en V.
Las muelas son de 90 mm para poder satisfacer los requerimientos de un laboratorio con gran capacidad de trabajo
.
El escáner cuenta con un sistema para el bloqueo de los lentes, el cual es muy sencillo de usar y por ello se puede capacitar a una persona que no tenga conocimientos de biselado para este propósito.
El bloqueo de la mica se realiza por medio de la pantalla y el sistema que contiene el pad podrá pegarse sin temor que se mueva el lente, de esta manera evitaremos errores al momento de presionar nuestra mica.
Escaner 3D que evita el paralaje
El escáner ST-1200 de ultima generación evita el paralaje, de esta manera no importa si es un lente tipo google, el cual es curvo, su sistema compensa y la forma sale exacta a la forma del armazón.
La pantalla es touch, y, una vez dibujada la forma (automáticamente) le puede enviar a corte, o bien puede: agrandar, hacer más pequeña, o puede agrandar hacia la parte nasal para que quepa bien su progresivo en armazón pequeño.
Formas
Una vez que se haya tomado lectura de la forma, podemos hacer cambios en la forma, como por ejemplo en el caso de los armazones de 3 piezas, el cual puede hacerse más grande o más angosto y de esta manera obtendrá una figura simétrica perfecta.
El escáner cuenta con entrada doble para colocar 2 biseladoras en serie con un solo escaner.
Pantalla abatible
Especificaciones
Biseladora automática
ALE-1600
(con ranuradora)
La biseladora ALE-600G cuenta con escáner y ranuradora integrados en la misma máquina, además de contar con un gran panel touch para facilitar su uso. Los iconos del sistema son dibujos para que fácilmente localice si quiere hacer un bisel plano, o una ranura, también puede cambiar la posición del bisel o ranura para hacerlo hacia el frente, atrás o bien con el porcentaje que ud. prefiera.
El escáner va a tomar la forma de la periferia de su mica de presentación en tan solo 3 segundos y se vera como se muestra en la imagen, al término, solo hace click en aceptar para continuar con el proceso de colocar tipo de bisel.
Bloqueo.
Brazo:
Cuenta con un brazo que permite visualizar desde la pantalla donde quedará su lente con respecto a la posición de su mica que se va a recortar.
Blocks
El tipo de block es de alta precisión con ranuras que hacen que no exista ningún movimiento a la hora de presionar el brazo para pegarlo a la mica. El block se coloca y queda atorado para así poder girar el brazo y que no se caiga, de esta
manera se podrá pegar al lente suavemente.
Bifocal:
El bisocal es uno de los lentes que es más difícil para su bloqueo, en la biseladora ALE-1000 desde la primera vez le quedará derecho su oblea, ya que podrá ver en pantalla como quedará su lente al final.
Cuando la mica se leyó, se envía al sistema, en el cual ud. decidirá qué tipo de bisel se hará, por ejemplo, bisel plano o en v, cambio de forma, posición del bifocal, pulido, etc.
La biseladora ALE-600G cuenta con escáner y ranuradora integrados en la misma máquina, además de contar con un gran panel touch para facilitar su uso.
Los iconos del sistema son dibujos para que fácilmente localice si quiere hacer un bisel plano, o una ranura, también puede cambiar la posición del bisel o ranura para hacerlo hacia el frente, atrás o bien con el porcentaje que ud. prefiera.
Puede recortar CR-39, polycarbonato, High-Index, cristal y trivex y minerales También puede hacer su bisel o su ranura al 33%, 55% o manualmente al porcentaje que ud. prefiera, de igual manera se puede de modo automático, en el que el sistema decide donde queda mejor.
Biseladora automática
ALE-1700
(con ranuradora)
ALE-1700 Auto 3D Edición de lente sin patrón
-
Pantalla táctil LCD HD de 1 7" y resolución 1024x600. Pantalla gráfica de las gafas izquierda y derecha.
-
Borde puntiagudo incorporado, rueda pulida de borde plano, ranura incorporada, función de borde invertido..
-

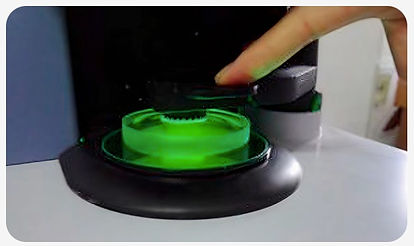

Se puede conseguir un escáner 3D integrado con barrido único/binocular y con trazado.
-

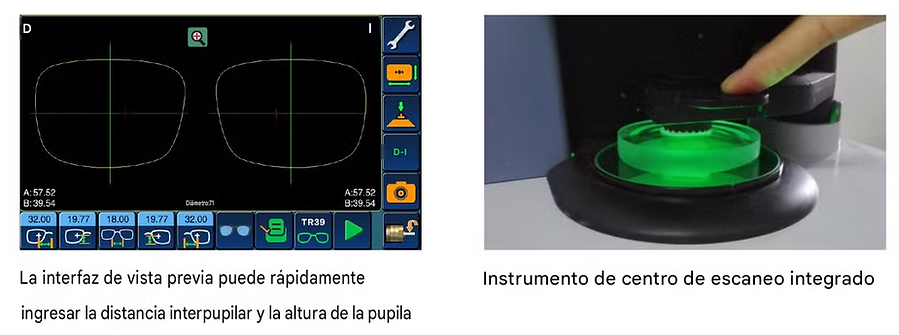

La interfaz de vista previa puede introducir rápidamente la distancia y la altura de la pupila
Biseladora automática
ALE-1800
(con ranuradora)
Características de la bordeadora:
Sistema LCD de grado industrial de alta resolución de 10,4 pulgadas (resolución 1024*768); Motor principal de frecuencia variable de alta velocidad, gran muela abrasiva (155 mm de diámetro) para un corte rápido y preciso; Funciones de cambio de marco, mini funciones de biselado, altura de bisel ajustable; Pulido de bisel, pulido de borde plano, posición de bisel personalizable; Diferentes modos de procesamiento de materiales (lente de resina regular, lente de alto índice, lente dura, lente de PC); Modo de procesamiento de detección inteligente, ajusta la velocidad de corte de la lente en tiempo real según el grosor y la dureza de la lente, lo que garantiza la seguridad del eje; Conexiones RS232 y WIFI con el escáner ST-1800
Características del escáner:
Sistema LCD de grado industrial de alta resolución de 10,4 pulgadas (resolución 1024*768); Escáner mecánico integrado, que permite el escaneo de marcos de una sola cara, el escaneo de marcos de doble cara y el escaneo de patrones; Escáner óptico integrado, que identifica automáticamente la posición del eje, el zoom gráfico y la remodelación gráfica; Bloqueador óptico integrado, que sujeta y posiciona automáticamente las ventosas, centrado manual, reconocimiento de centrado automático de tres puntos; Almacenamiento automático de datos escaneados en la memoria, funciones de guardado al apagar el equipo; Conexión RS232 (una para dos), conexión WIFI para redes
Biseladora automática
Huvitz HPE-400D
Con ranuradora y taladro integrados
Trazadora integrada
Fabricada con trazadora con modos automático, semiautomático y cóncavo. Su palpador puede tomar lectura de manera manual para aquellos armazones complejos. Es posible detectar de manera automática armazones blandos o rígidos, de esta manera se evita la deformación de los lenste a biselar
Modo fácil para superhidrofóbicos
Los lentes superhidrofóbicos cuentan con una capa deslizante que repele el agua y que hace susceptible que en las biseladoras convencionales se gire y por ende se deforme el lente, Huvitz HPE-400 cuenta con diferentes métodos como son modo seguro, tipo de giro de la muela, modo de presión en el lente con su modo adaptativo y la velocidad de rotación que pueden ser ajustados de manera manual
Abrazadera adaptativa
La abrazadera adaptativa minimiza los daños en el lente ocasionado por los lentes muy curvos, su ajuste se hace en 3 niveles de presión, (alto medio y bajo) También se puede ajustar de manera manual de acuerdo a sus necesidades de un 50% hasta un 150% de presión.
Abrazadera adaptativa
Se integra un taladro estable con una inclinación de 12°permitiendole programar, ya sea de manera directa con un toque para que realice sus perforaciones o de manera manual para realizar formas o figuras.
8 tipos de bisel
El topo de bisel customizable ya es posible, podemos realizar bisel regular, plano, ranurado, bisel mini, bisel parcial, ranurado parcial, doble ranura y bisel híbrido (mitad bisel en "V" y mitad ranurado o plano
6 posiciones de biselado
Es posible elegir la posición óptima dependiendo del tipo de lente con su sistema automatizado para elección de acuerdo al cálculo automático del tipo de lente, espesor y tipo de armazón a través de su simulación 2D y 3D.
Se puede elegir: Posición automática del bisel, posición personalizada eligiendo la posición de acuerdo a porcentaje, bisel en posición frontal, trasera o de curva base.
